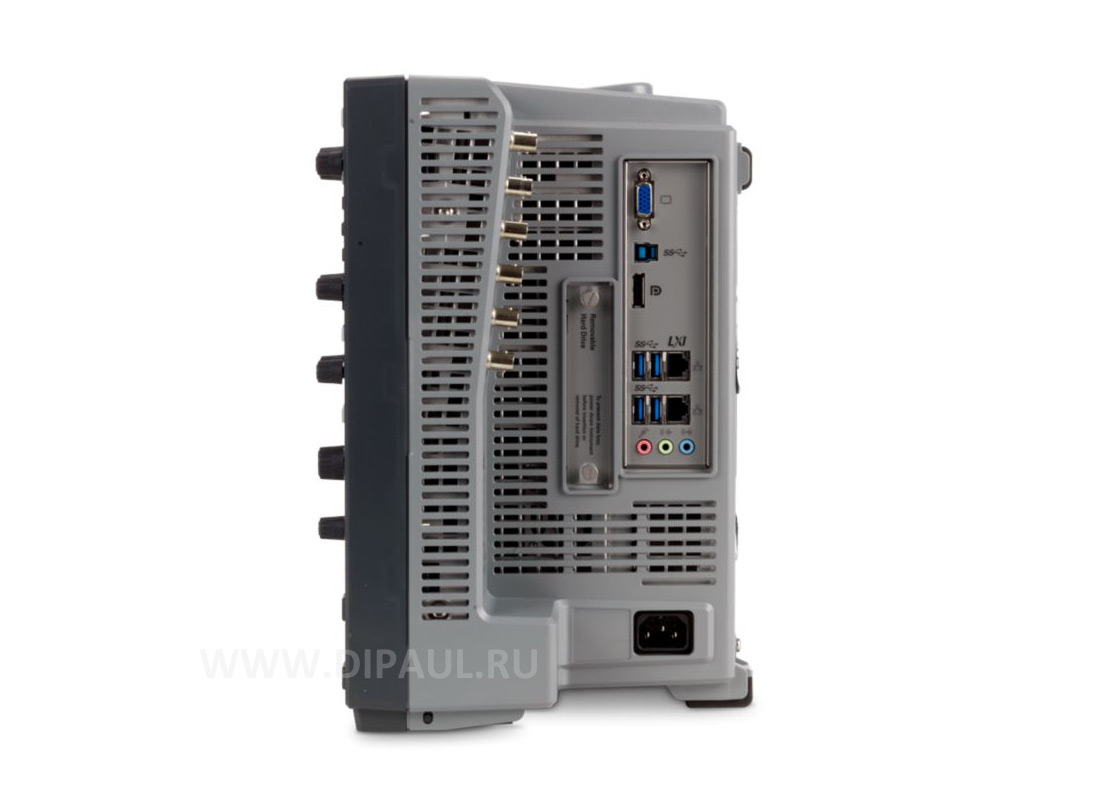

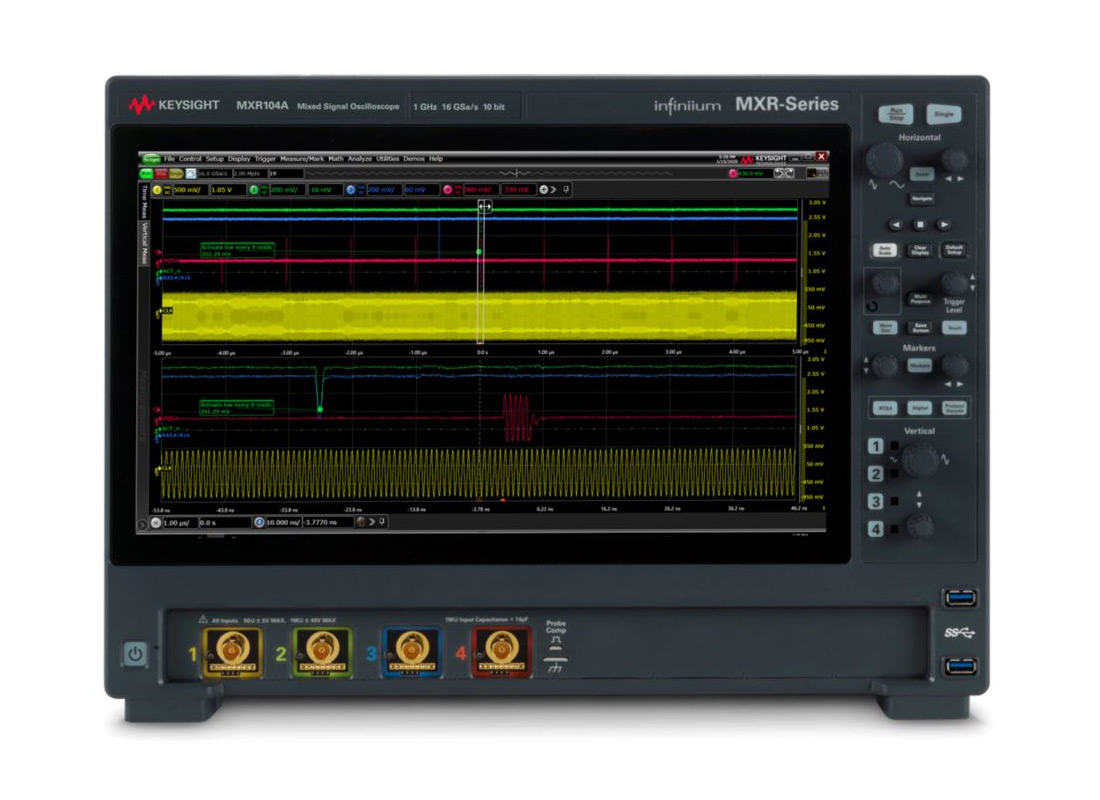

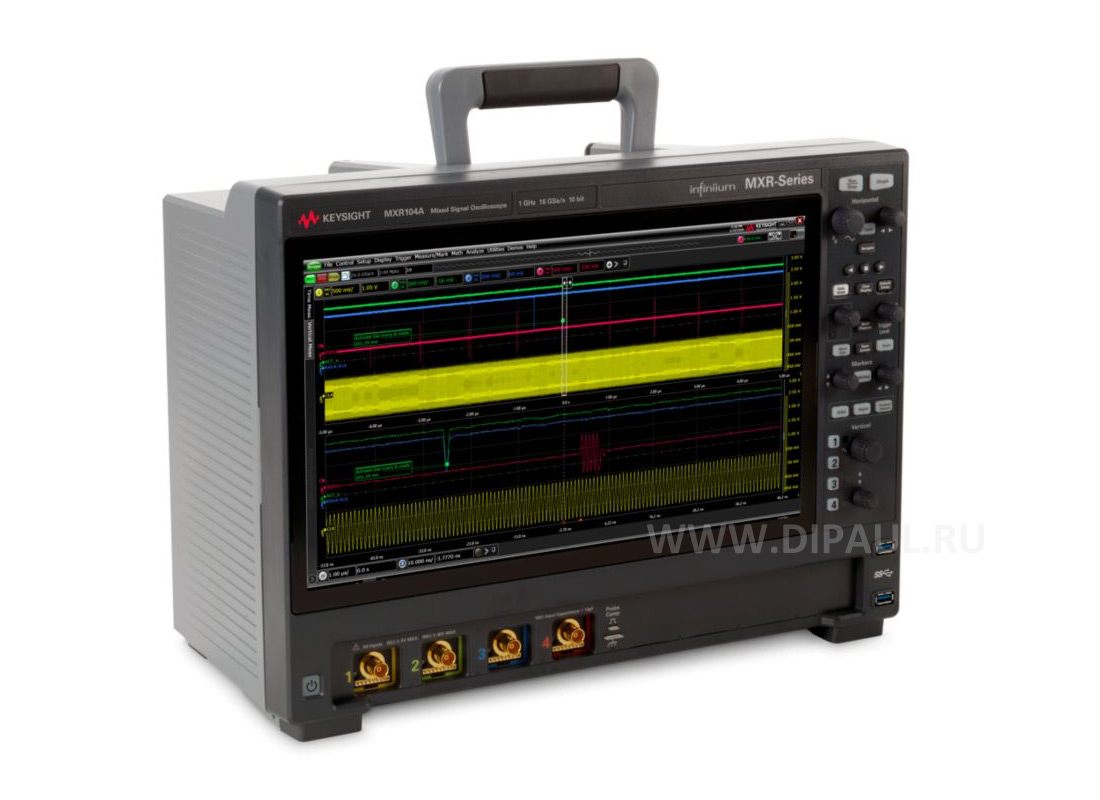

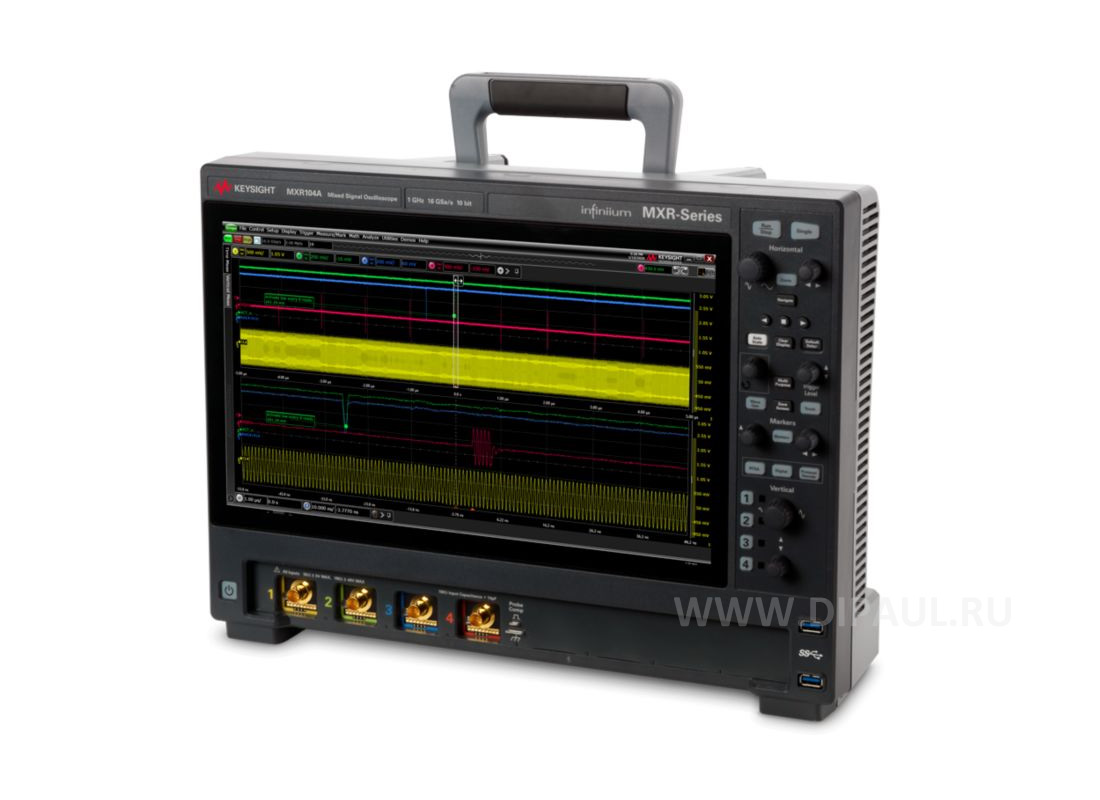

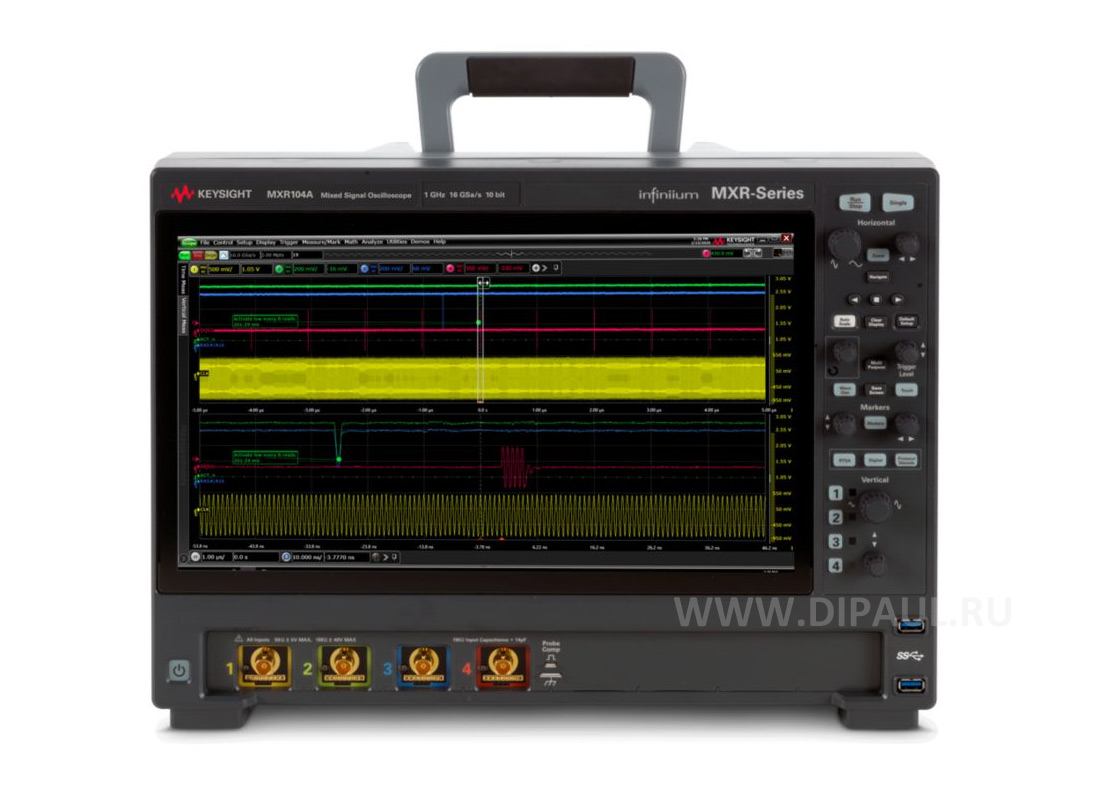

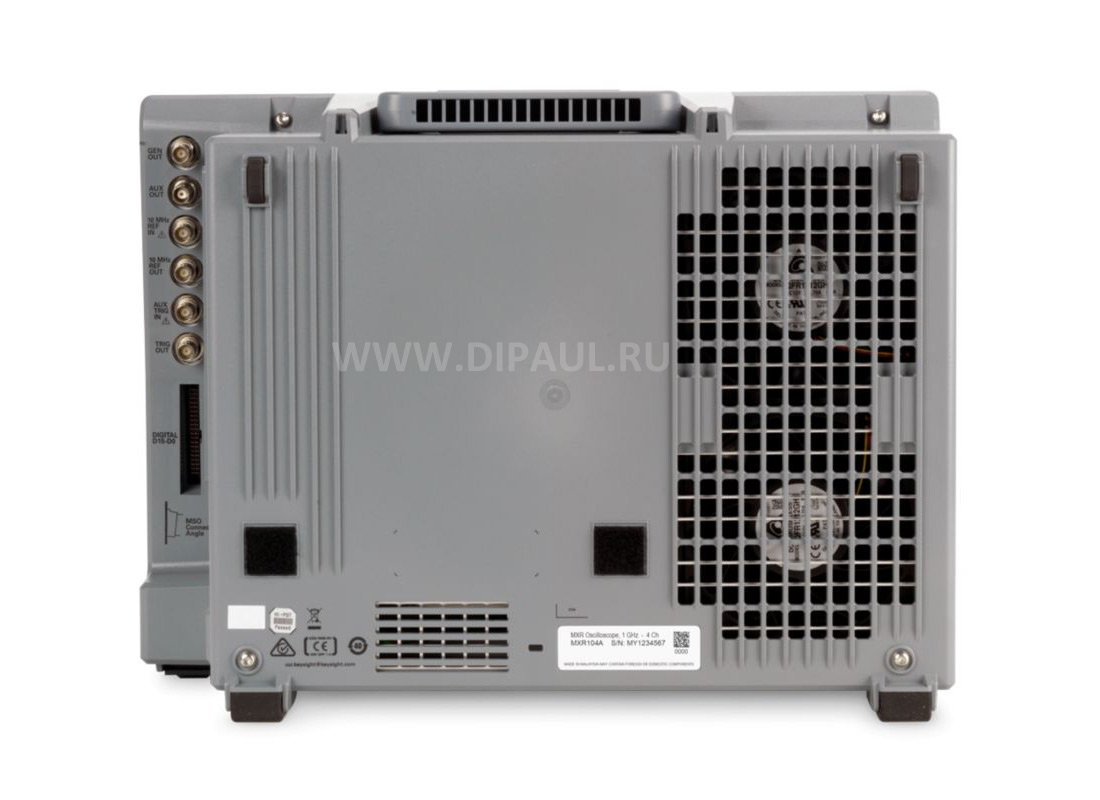

MXR104A Осциллограф реального времени серии Infiniium MXR: 1 ГГц, 4 канала

  • Цена - по запросу

Основные возможности и технические характеристики

  • Полоса пропускания 1 ГГц на всех 4 аналоговых каналах.
  • Более быстрая скорость тестирования, чем когда-либо прежде, с технологией ASIC.
  • Точные измерения с ENOB до 9,0, низкий уровень шума до 43 мкВ.
  • Возможность расширения функциональности за счет интеграции приборов 8-в-1.
  • Возможность обновления всеми возможными способами, включая обновление полосы пропускания и каналов.

Ключевые преимущества серии Infiniium MXR

  • За счет совмещения функций 8 приборов в одном снижается загруженность стенда, сокращается время настройки и тестирования, уменьшаются перекрестные помехи. Наличие анализатора спектра в реальном времени позволяет со 100%-ной вероятностью выявлять даже асинхронные ошибки в частотном диапазоне.
  • Встроенная функция поиска неисправностей выделяет нормальные сигналы и затем сравнивает их с целью обнаружения аномальных сигналов, фиксируя все параметры, связанные с их появлением. Это позволяет быстро решать проблемы, обусловленные возникновением нерегулярных, случайных или паразитных сигналов.
  • Одновременный доступ к 8 аналоговым и 16 цифровым каналам помогает отслеживать и анализировать сложные взаимодействия сигналов. Увеличение полосы пропускания в 3 раза по сравнению с прочими 8-канальными осциллографами позволяет инженерам-тестировщикам получать больше информации о проектируемых схемах.
  • Программный инструмент для совместной дистанционной работы PathWave Infiniium Offline Analysis может использоваться группами разработчиков для анализа и обработки данных после измерений на стенде, тем самым повышая эффективность использования стенда.

Технические характеристики

Полоса пропускания / Полоса анализа 1 ГГц
Расширение полосы пропускания Доступно
Макс. глубина памяти 400 Мвыборок/канал
Макс. частота дискретизации 16 Гвыб./с
Размер дисплея 15,6 дюймов (39,6 см), Full HD
Скорость обновления сигналов на экране более 200 000 осциллограмм в секунду
Разрядность АЦП 10 бит, до 16 бит в режиме высокого разрешения
Минимальный уровень шумов от 43 мкВ
Эффективное число разрядов (ENOB) До 9,0
Мин. время нарастания/спада 430 пс (10-90%), 310 пс (20-80%)
Встроенные возможности (опции)
  • Логический анализатор
  • Анализатор протоколов
  • Цифровой вольтметр
  • Частотомер
  • Анализатор спектра в режиме реального времени
  • Построение диаграмм Боде
  • Генератор сигналов
Операционная система Windows 10
Количество цифровых каналов 16 каналов, специальный входной разъем
Количество аналоговых каналов 4
Увеличение количества каналов Да
Фильтр осциллографы
Максимальная разрядность АЦП, бит 16
Максимальная частота дискретизации, МГц 16000
Полоса пропускания, МГц 1000
Тип осциллографа Цифровой
Число каналов 4
