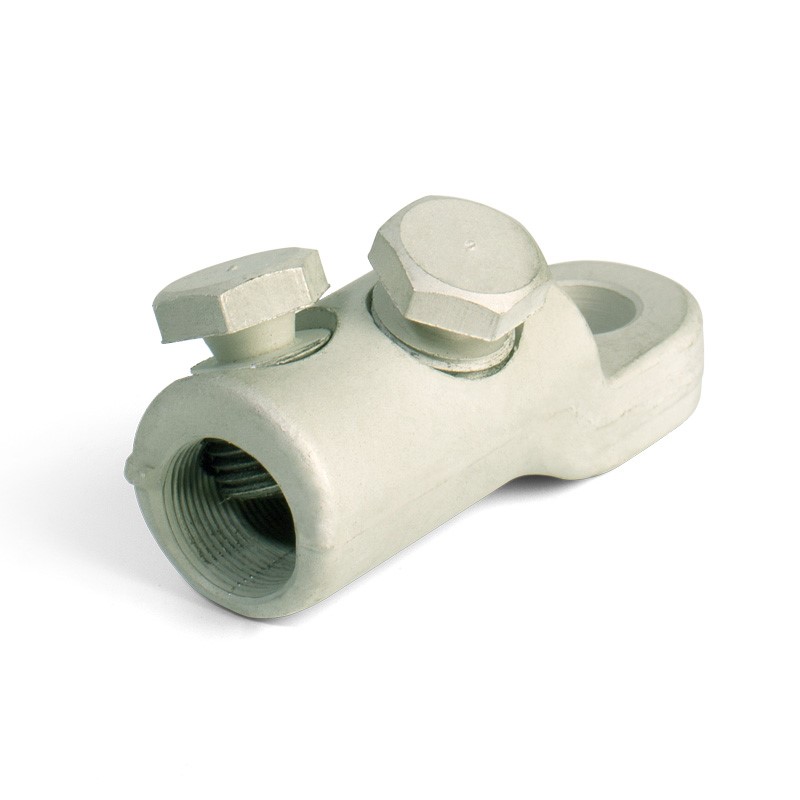

Наконечники болтовые с гальваническим покрытием НБЕ-(Л) (КВТ) Евросерия КВТ НБЕ-(Л)
- от 296 руб.
- Производитель: КВТ
- Модель: НБЕ-(Л)
| Модель | Цена | На складе, шт | Количество |

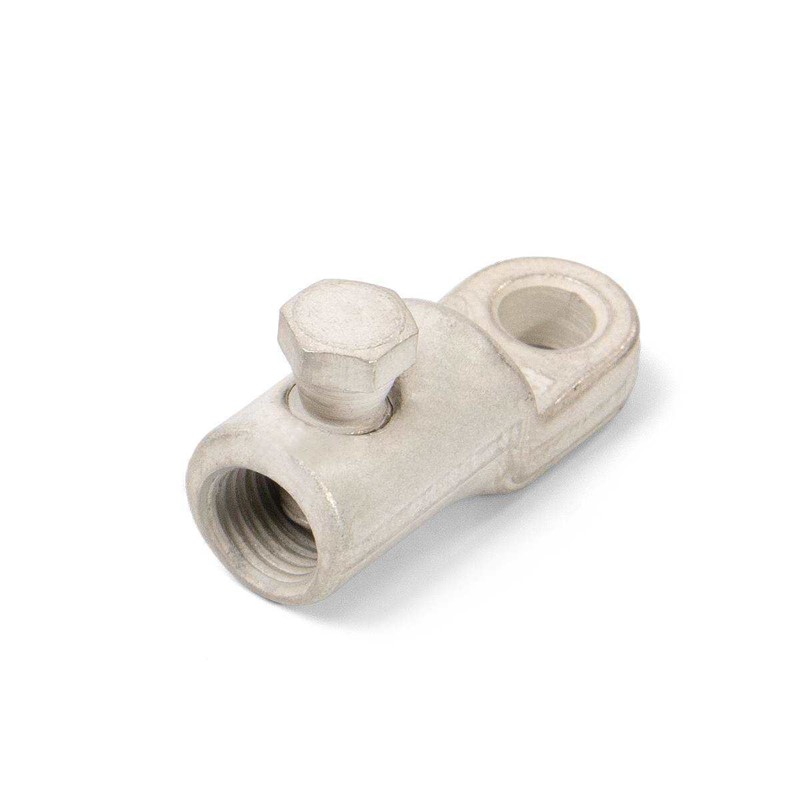

| 1НБ-10/25(Л) | 296 руб. | 110 |
|
| 2НБЕ-150/240(Л) | 1 687 руб. | 225 |
|
| 2НБЕ-25/50(Л) | 634 руб. | 140 |
|
| 2НБЕ-70/120(Л) | 1 078 руб. | 220 |
|
(ТУ 3449-009-97284872-2006)
- Предназначены для оконцевания однопроволочных и многопроволочных секторных жил. Предполагают оконцевание любых типов секторных жил для 3-х, 4-х и 5-ти жильных кабелей
- Специальный профиль под жилу облегчает позиционирование секторных жил в корпусе наконечников и обеспечивает высокую механическую прочность при затяжке болтами
- Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля. 2 типоразмера наконечников перекрывают 8 сечений кабеля от 50 до 300 мм²
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Рабочее напряжение: до 10 кВ
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Материал корпуса: специальный алюминиевый сплав
- Покрытие корпуса и болтов: гальваническое
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механиче ские и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
-
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
Особенности
- Рабочее напряжение до 10 кВ
- Ассимметричное расположение жилы
- конструкция болта (внешний шестигранник)
- V-образное расположение болтов
- Евросерия
- Стандартная фаска
Модельный ряд
| SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Покрытие контактной части | Материал контактной части | Технология монтажа |
|---|---|---|---|---|---|---|---|
| 1НБ-10/25(Л)1НБ-10/25(Л) | 10 |
10/ 16/ 25 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
алюминиевый сплав |
срывные болты |
|
| 2НБЕ-25/50(Л)2НБЕ-25/50(Л) | 10 |
25/ 35/ 50 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
алюминиевый сплав |
срывные болты |
|
| 2НБЕ-70/120(Л)2НБЕ-70/120(Л) | 10 |
70/ 95/ 120 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
алюминиевый сплав |
срывные болты |
|
| 2НБЕ-150/240(Л)2НБЕ-150/240(Л) | 10 |
150/ 185/ 240 |
1/ 2/ 3/ 4/ 5/ 6 |
гальваническое лужение |
алюминиевый сплав |
срывные болты |
