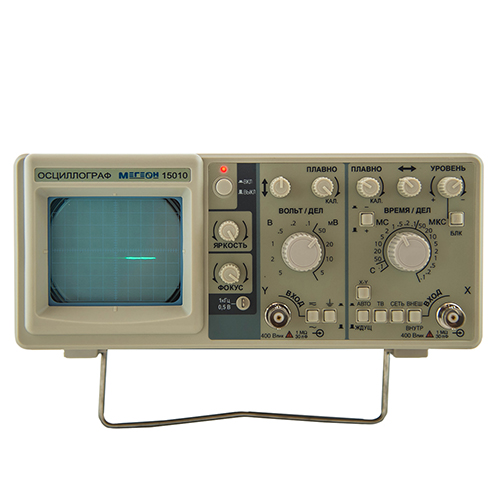

Осциллограф аналоговый МЕГЕОН 15010

  • 40 730 руб.

    • Последняя цена (на момент наличия)

0 отзывов / Написать отзыв

Стационарный осциллограф Мегеон 15010 является аналоговым измерительным прибором, которые широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях. Стоит отметить, что прибор оснащен интегрированным калибратором, а максимальная полоса пропускания составляет 10 МГц. Осциллограф Мегеон 15010 оснащен одним входным каналом и имеет ЭЛТ дисплей.

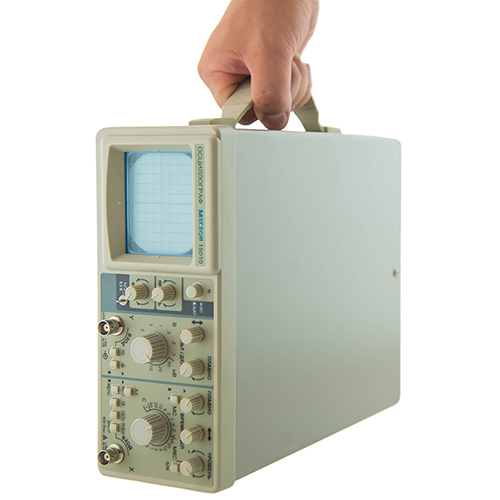

Осциллограф поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий. Благодаря горизонтальному исполнению корпуса и небольшим габаритам, данный осциллограф идеально подойдет для испытания и тестирования электронного оборудования в лабораторных условиях.

Технические характеристики МЕГЕОН 15010

Параметр Значение
Количество каналов 1
Полоса пропускания (0 … 10) МГц
Вертикальное отклонение:
Коэффициент отклонения 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
с делителем 1:10 50 мВ/дел … 50 В/дел
основная погрешность ±5%
основная погрешность с делителем 1:10 ±7%
Плавная регулировка коэффициента отклонения от калиброванного значения 2,5 раза
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе 400 В
Время нарастания переходной характеристики 35 нс
Входное активное сопротивление 1 МОм
с делителем 1:10 10 МОм
Входная емкость 25 пФ
с делителем 1:10 20 пФ
Горизонтальное отклонение:
Коэффициент развертки 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Плавная рагулировка коэффициента развертки от калиброванного значения 2,5 раза
основная погрешность ±5%
Режим работы развертки автоколебательный, ждущий, блокировка уровня запуска
Синхронизация:
Диапазон частот 20 Гц … 10 МГц
Виды синхронизации от внутреннего источника, от внешнего источника, сети, телевизионным сигналом
Амплитуда внешней синхронизации (0,3 … 1) В
Нестабильность синхронизации 0,1 дел
Общие характеристики:
Встроенный калибратор выдает импульсы прямоугольной формы (меандр):
амплитуда 0,5 В
погрешность ±2%
частота 1 кГц
погрешность ±2%
Размер экрана ЭЛТ 36×48 мм (6×8 делений)
Ширина линии луча 0,8 мм
Электропитание:
от сети переменного тока 220 В, 50 Гц
потребляемая мощность 25 В-А
Условия эксплуатации:
температура окружающей среды (+5 … +40) o С
относительная влажность при температуре +25 o С 85%
время непрерывной работы 8 ч
Габаритные размеры: 220 × 95 × 320мм
Масса: 3,5 кг

Список документов товара

Фильтр осциллографы
Полоса пропускания, МГц 10
Тип осциллографа Аналоговый
Число каналов 1
