Модель Артикул Цена На складе, шт Количество
АКИП-4115/1А АКИП-4115/1А 19 500 руб. 96
АКИП-4115/2А АКИП-4115/2А 33 372 руб. 16
АКИП-4115/3А АКИП-4115/3А 34 425 руб. 40
АКИП-4115/4А АКИП-4115/4А 40 581 руб. 38
АКИП-4115/5А АКИП-4115/5А 47 628 руб. 11
АКИП-4115/7А АКИП-4115/7А 85 455 руб. по запросу

Краткие характеристики:

  • Количество каналов: 2
    • Полоса пропускания 25, 40, 70, 100, 150, 200 МГц
      • Макс. частота дискретизации 2 ГГц – АКИП-4115/7А, 500 МГц - АКИП-4115/1, все остальные модели 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
        • Макс. объем памяти: 2 МБ; 32 кБ (АКИП-4115/1А); 5 кБ (АКИП-4115/6А); 24 кБ (АКИП-4115/7А)
          • Интерполяция: Sin X/х, линейная
            • 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
              • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
                • Автоматические (до 32-х параметров) и курсорные Δ-измерения
                  • Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
                    • Режимы: «покадровой» регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
                      • Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала «Годен/негоден»
                        • Расширенная синхронизация: фронт, длительность, ТВ, время нарастания
                          • Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
                            • Интерфейс: USB 2.0 для управления и записи данных
                              Параметры АКИП-4115/1А АКИП-4115/2А АКИП-4115/3А АКИП-4115/4А  АКИП-4115/5А АКИП-4115/6А АКИП-4115/7А
                              Канал вертикального отклонения
                              Число каналов 2
                              Полоса пропускания (-3 дБ) 0…25 МГц 0…40 МГц 0…70 МГц 0…100 МГц 0…150 МГц 0…200 МГц
                              Коэф. отклонения (Коткл.) 2 мВ/дел…10 В/дел 2 мВ/дел…5 В/дел
                              Погрешность уст. Коткл. ± 3%
                              Время нараст. (не более) 14 нс 8,8 нс 5,0 нс 3,5 нс 2,3 нс 1,8 нс
                              Входной импеданс 1 МОм/13 пФ 1 МОм/13 пФ; 50 Ом
                              Макс. вх. напряжение 600 В пик-пик (х10); кат I
                              Связь по входу Открытый, закрытый, земля
                              Коэффициент деления 1х, 10х, 100х, 1000х
                              Канал горизонтального отклонения
                              Коэф. развертки (Кразв.) 25 нс - 50 с/дел 10 нс - 50 с/дел  5 нс - 50 с/дел 2,5 нс-50 с/дел
                              Погрешность уст. Кразв. 0,01%
                              Режимы работы Основной, окно, ZOOM окна, самописец (100 мс…50 с/дел), X-Y
                              Синхронизация
                              Источники синхросигнала Каналы 1, 2, внешний
                              Режимы запуска развертки Автоколебательный, ждущий, однократный*
                              Виды синхронизации по фронту, по заданным параметрам длит. импульса, ТВ-
                              синхронизация, по скорости изменения, попеременный запуск (ALT).
                              Аналого-цифровое преобразование
                              Разрешение по вертикали 8 бит
                              Макс. частота дискретизации 500 МГц 1 ГГц – 1 канал, 500 МГц – 2 канала 1 ГГц на канал 2 ГГц – 1 канал, 1 ГГц – 2 канала
                              Эквив. частота дискретиз. 10 ГГц 25 ГГц 50 ГГц на канал
                              Интерполяция Линейная, Sin X / X
                              Объем памяти на канал:
                              быстрая память длинная память*
                              16 кБ (32 кБ при объед. каналов)
                              -
                              20 кБ (40 кб при объед. каналов) 1 МБ (2 МБ при объед. каналов) 5 кБ 12 кБ (24 кБ при объед. каналов)
                              Режимы сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел)
                              Курсорные измерения
                              Режимы  ручной, автоизмерения, слежение (трэк)
                              Виды измерений ΔU; ΔT; 1/ΔT
                              Автоматические измерения
                              По вертикали Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
                              По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
                              Измерение   задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
                              Дополнительные возможности

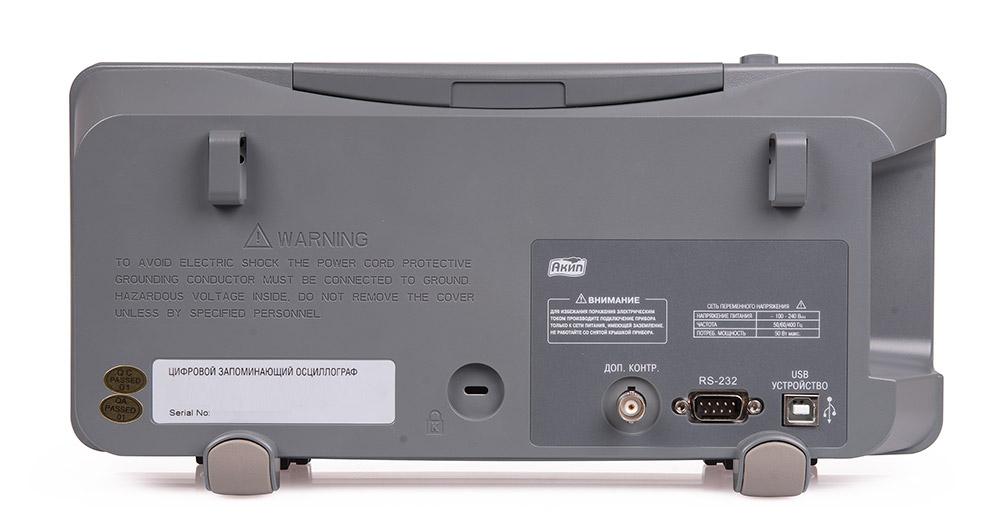

                              Интерфейс На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления
                              Математика Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
                              Документирование результатов Сохранение  20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения.
                              Общие данные
                              ЖК-дисплей TFT цветной (LCD, 480?234 точек), диагональ 17,8 см  (8х18 дел);
                              Напряжение питания 100…240 В (± 10 %), 50 Гц
                              Габаритные размеры 323 × 136 × 157 мм; 358 × 156 × 118 мм – АКИП-4115/7А
                              Масса 2,5 кг; 4,3 кг - АКИП-4115/7А
                              Комплект поставки Шнур питания (1), делитель 1:1/1:10 (2), руководство по эксплуатации (1), ПО  EasyScope3.0/АКИП (1CD)

                              * Примеч.: при однократном запуске имеется программно-аппаратное ограничение (не доступна внутренняя  длинная память 1 МБ/кан). В данном в режиме максимальная длинна памяти 20 кБ/кан (40 кб при объед. каналов).

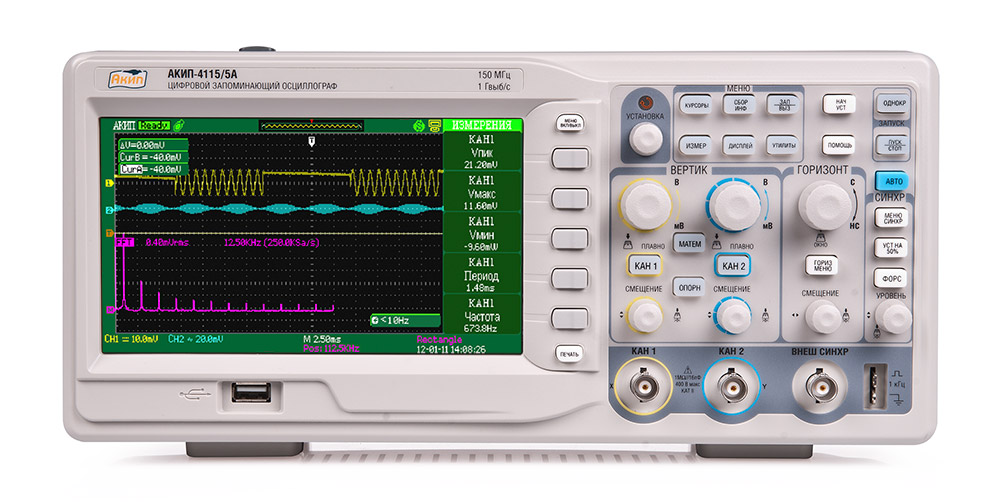

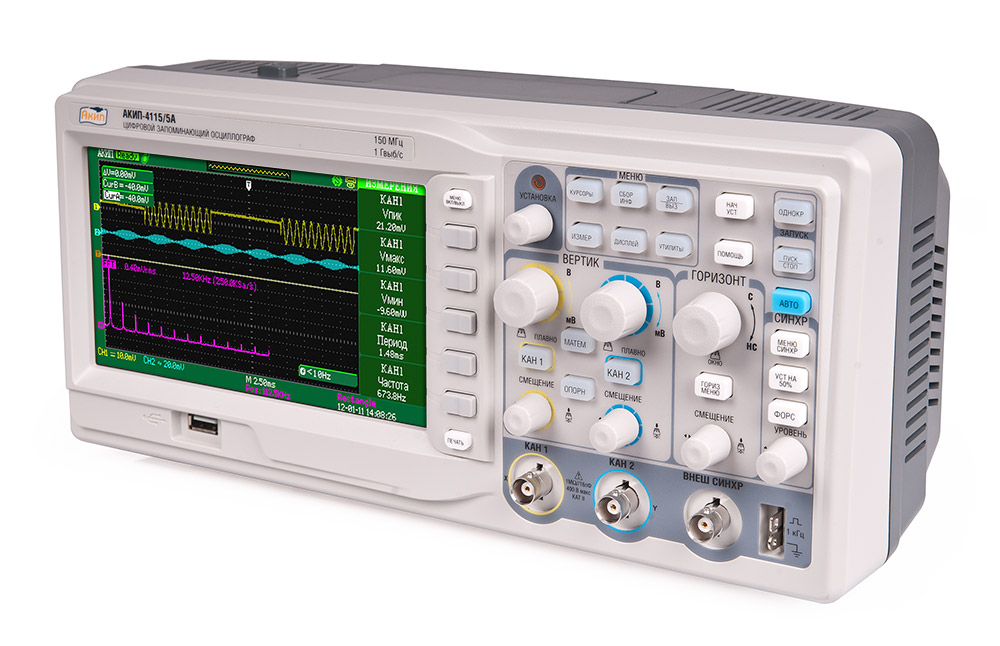

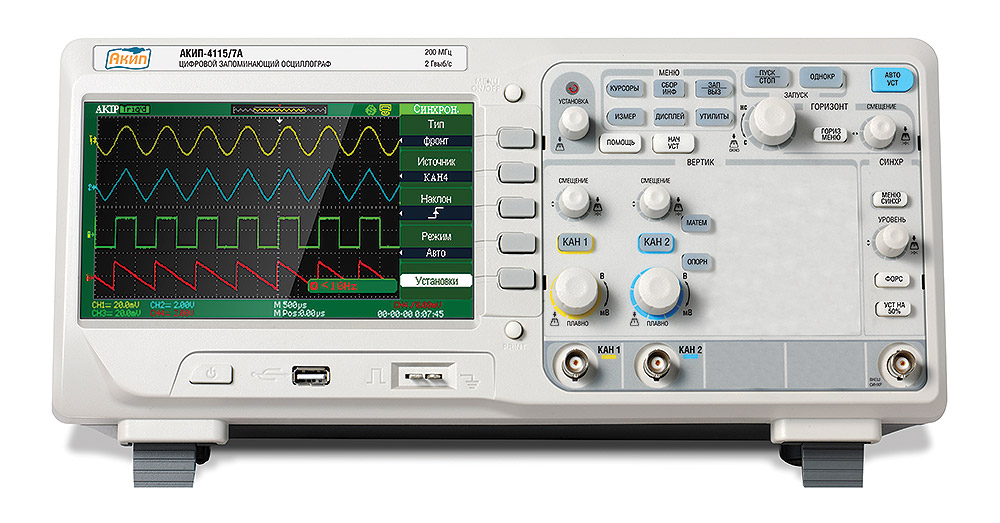

                              Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-4115/1А, АКИП-4115/2А, АКИП-4115/3А, АКИП-4115/4А, АКИП-4115/5А, АКИП-4115/6А, , АКИП-4115/7А

                              Файлы для загрузки

                              Осциллографы цифровые запоминающие АКИП-4115/А

                              • Производитель: АКИП
                              • Модель: АКИП-4115/А
                              • Наличие: Нет в наличии
                              • Цена: от 19 500 руб.
