Осциллографы цифровые запоминающие АКИП-4126
- от 19 776 руб.
- Производитель: АКИП
- Модель: АКИП-4126
| Модель | Цена | На складе, шт | Количество |
| SPL2016 | по запросу | 4 |
|
| АКИП-4126/1-X | по запросу | по запросу |
|
| АКИП-4126/1А-X | 125 773 руб. | по запросу |
|
| АКИП-4126/2-X | 79 815 руб. | по запросу |
|
| АКИП-4126/2А-X | по запросу | по запросу |
|
| АКИП-4126/3-X | по запросу | по запросу |
|
| АКИП-4126/3А | по запросу | по запросу |
|
| АКИП-4126/3А-X | по запросу | по запросу |
|
| АКИП-4126/4-X | по запросу | по запросу |
|
| АКИП-4126/4А-X | 312 130 руб. | по запросу |
|
| Опция DC-X | 21 424 руб. | по запросу |
|
| Опция FG | 19 776 руб. | по запросу |
|
| Опция FG-X | 21 424 руб. | по запросу |
|
| Опция PA-X | 68 907 руб. | по запросу |
|
Краткие характеристики:
- Количество каналов 2 и 4
- Полоса пропускания 70, 100, 200 и 300 МГц
- Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении)
- Объем памяти на канал 14 МБ (28 МБ – при объединении)
- Режимы сбора данных: выборка, пиковый детектор (> 2 нс), усреднение (4 /…/ 1024), интерполяция Sin X/x
- 32 вида автоматических измерений параметров, курсорные измерения
- Высокая скорость обновления экрана до 110.000 осц./сек
- Режим сегментированной памяти (до 4067 сегментов)
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Режим автоизмерения временных задержек (8 параметров)
- Функция автоустановки параметров развертки, запуска
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
- Частотный анализ (БПФ)
- Цифровой фильтр с ручной регулировкой
- Режимы растяжки окна, самописец и XY
- Синхронизация и декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция DC)
- Анализ смешанных сигналов (MSO): 8 кан логический анализатор (опция MSO)
- Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опция FG)
- Интерфейсы: USB TMC для управления и сохранения данных (host/device), LAN
- Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью
- Вывод данных на печать (поддержка PictBrige)
- Русифицированное меню
| Характеристики | Параметры | АКИП-4126/1 / АКИП-4126/1А | АКИП-4126/2 / АКИП-4126/2А | АКИП-4126/3 / АКИП-4126/3А | АКИП-4126/4 / АКИП-4126/4А |
| Канал вертикального отклонения | Число каналов | 2 / 4 | 2 / 4 | 2 / 4 | 2 / 4 |
| Полоса пропускания (-3 дБ) | 0…70 МГц | 0…100 МГц | 0…200 МГц | 0…300 МГц | |
| Огранич. полосы пропуск. | 20 МГц | 20 МГц | 20 МГц | 20 МГц | |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел | ||||
| Погрешность установки Коткл. | ± 3 % | ||||
| Время нарастания | меньше или равно 5 нс | меньше или равно 3,5 нс | меньше или равно 1,7 нс | меньше или равно5 1,2 нс | |
| Входной импеданс | 50 Ом, 1 МОм (± 2 %) / 23 ± 4 пФ | ||||
| Макс. входное напряжение | 400 Вскз (DC+AС пик), Кат I | ||||
| Математика | +, -, х; /; БПФ, d/dt, ∫dt, √ | ||||
| Канал горизонтального отклонения | Коэф. развертки (Кразв.) | 1 нс/дел…50 с/дел (шаг 1-2-5), самописец 100 мс/дел – 50 с/дел | |||
| Погрешность установки Кразв. | ± 0,0025 % | ||||
| Режимы работы | Основной, ZOOM окна, самописец, X-Y | ||||
| Синхронизация | Источники синхросигнала | Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал | |||
| Режимы запуска развертки | Автоматический, ждущий, однократный | ||||
| Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | ||||
| Предзапуск | 20 делений | ||||
| Послезапуск | 1000 делений | ||||
| Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | ||||
| Чувствительность синхронизации | Внутренняя: 0,5 деления шкалы; Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц…300 МГц); Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц) |
||||
| Аналого-цифровое преобразование | Разрешение по вертикали | 8 бит | |||
| Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) | ||||
| Интерполяция | SinX/x | ||||
| Длина записи | 14 МБ (28 МБ при объединении каналов) | ||||
| Пиковый детектор | 2 нс | ||||
| Режимы работы | Выборка, пик. детектор (> 2 нс); усреднение, накопление, однократн. | ||||
| Курсорные измерения | Функции | ΔU; ΔT; 1/ΔT | |||
| Автоматические измерения | Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе |
|||
| Функции по горизонтали | f; T; t нарастания; t среза; +t; -t; коэф. заполнения (%), фаза | ||||
| Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | ||||
| Дополнительные возможности | Режим HISTORY | Сохранение с временными метками последних 63157 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) | |||
| Интерфейс | USB, LAN | ||||
| Автоустановка | В/дел, с/дел, параметры синхросигнала | ||||
| Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц | ||||
| Логический анализатор I2C,SPI,UART/RS232,CAN,LIN (опция) |
Частота дискретизации | 500 МГц | |||
| Длина памяти | до 28 МБ/канал | ||||
| Число каналов | 8 | ||||
| Синхронизация | по фронту, по последовательности, по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | ||||
| Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) | ||||
| Генератор функциональный (ОПЦИЯ) | Формы сигналов | Синус, меандр, треугольник, импульс, постоянное напряжение, шум, кардио, гауссовский импульс и экспонента нарастающая/ спадающая | |||
| Частотный диапазон | 1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный) |
||||
| Частота дискретизации | 125 МГц | ||||
| Длина памяти | 16000 точек для произвольной формы | ||||
| Разрешение | 1 мкГц | ||||
| Разрядность ЦАП | 14 бит | ||||
| Выходной уровень | 4 мВпик ~ 6 Впик (1 МОм) 2 мВпик ~ 3 Впик (50 Ом) |
||||
| Погрешность установки: | Частота: ±5*10-5; Амплитуда: ±10% | ||||
| Постоянное смещение | ± 3 В (1 МОм); ± 1,5 В (50 Ом) | ||||
| Скважность | 20 % ~ 80 % (для прямоугольника и импульса) | ||||
| Симметрия | 0 % ~ 100 % (для пилы) | ||||
| Общие данные | ЖК-дисплей | Цветной (TFT) SVGA, диагональ 20 см, 8×14 дел (разреш. 800 × 480) | |||
| Напряжение питания | 100…240 В, 45…400 Гц (автовыбор); 50 ВА; кат. 2 | ||||
| Рабочая температура | +10…+40°С; влажность меньше или равно85% | ||||
| Габариты | 352 × 224 × 112 мм | ||||
| Масса | 6,2 кг | ||||
| Комплект поставки | Шнур питания (1), делитель 1:1/1:10 (4), ПО EasyScope3.0/АКИП (1CD), кабель USB, РЭ (1) | ||||
| ОПЦИИ | |
| Опция FG | Программная опция функционального генератора произвольной формы, 25 МГц |
| Опция MSO | Программно-аппаратная опция логического анализатора |
| Опция DC | Программная опция синхронизации и декодирования сигналов I2C, SPI, UART/RS232, CAN, LIN |
| Опция PA | Программная опция измерения мощности и ПКЭ |

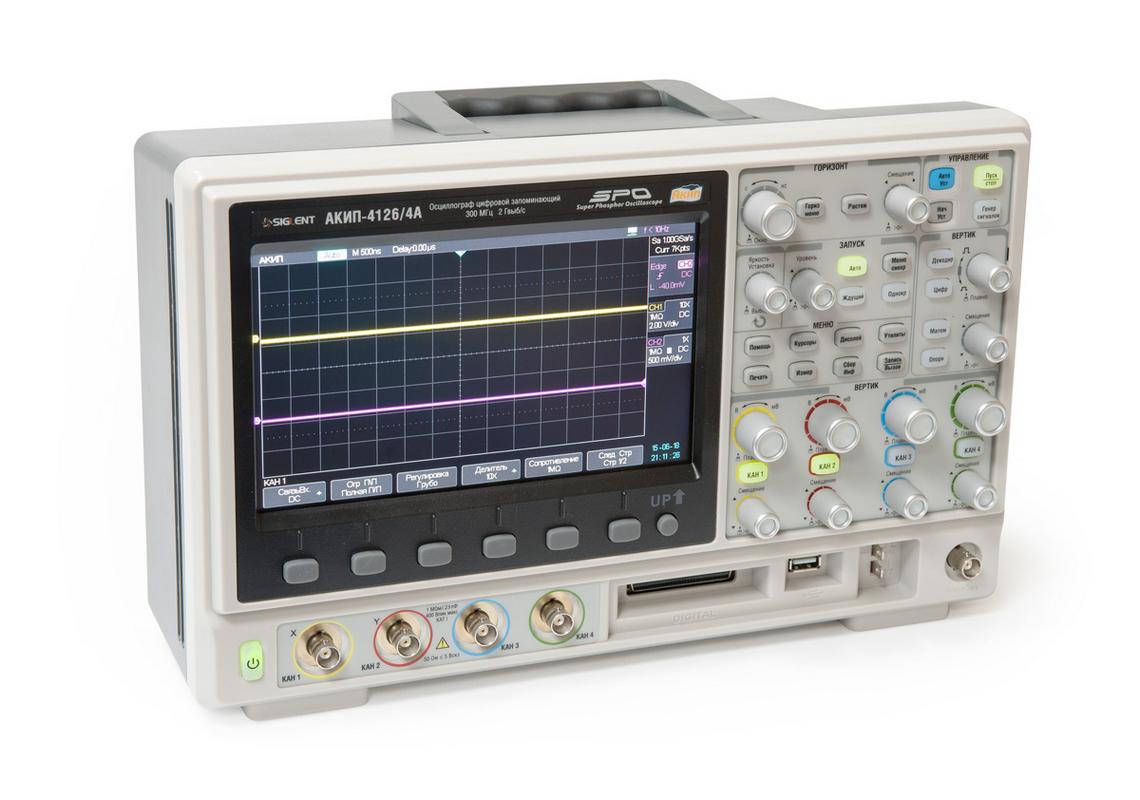

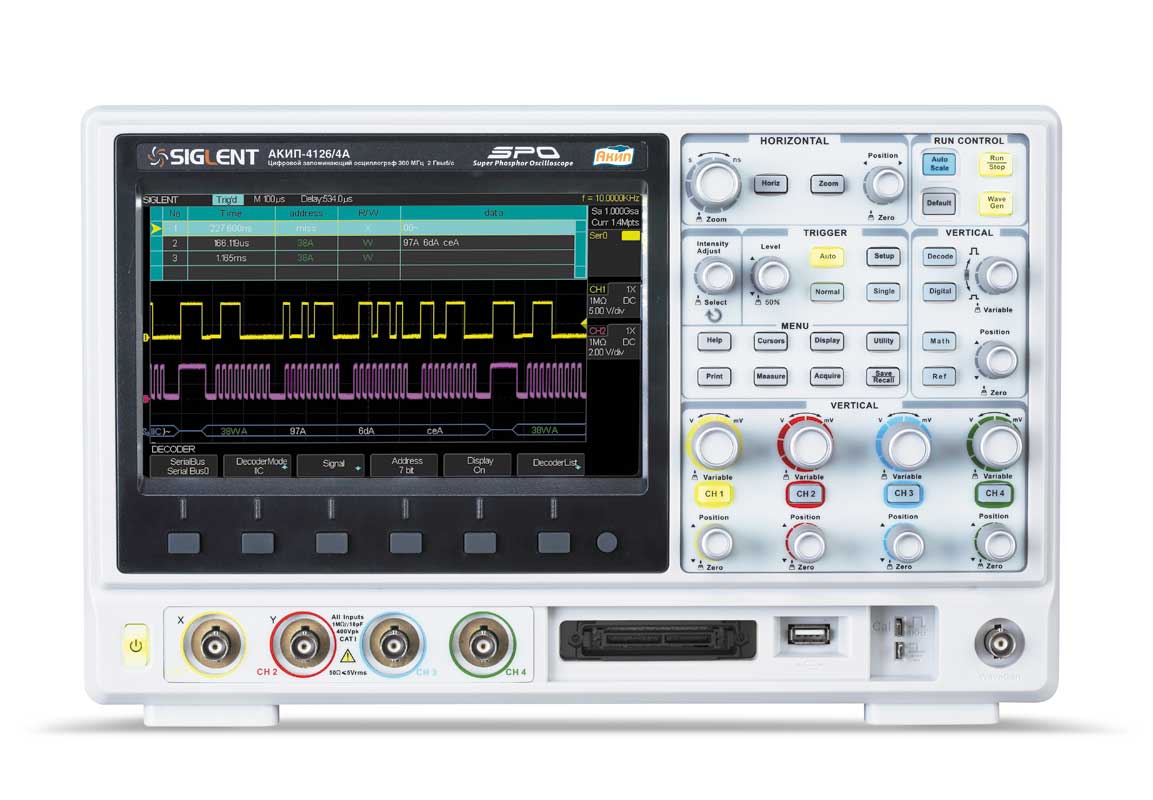

Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-4126/1, АКИП-4126/1А, АКИП-4126/2, АКИП-4126/2А, АКИП-4126/3, АКИП-4126/3А, АКИП-4126/4, АКИП-4126/4А
Серия цифровых запоминающих осциллографов АКИП-4126 включает 8 моделей. Модели отличаются полосой пропускания, глубиной памяти, числом каналов и набором аналитических возможностей. Осциллографы новой линейки имеют 2 кан или 4 кан (с инд. «А») исполнение, что позволит наиболее оптимально подобрать модель, под конкретные измерительные задачи. Полосы пропускания от 70 до 300 МГц, частота дискретизации до 2 ГГц (при объединении каналов). Разрядность АЦП 8 бит (до 12 бит в режиме увеличенного разрешения HiRes), память 14 МБ на каждый канал (28 МБ при объединении).
Сбор данных осуществляется в режимах: выборка, пиковый детектор, усреднение (до 1024 раз) и высокое разрешение (HiRes). Конструкцией осциллографов предусмотрена возможность анализа смешанных сигналов (MSO - Mixed Signal Oscilloscope) – разъем подключения шлейфа логического пробника находится на передней панели.

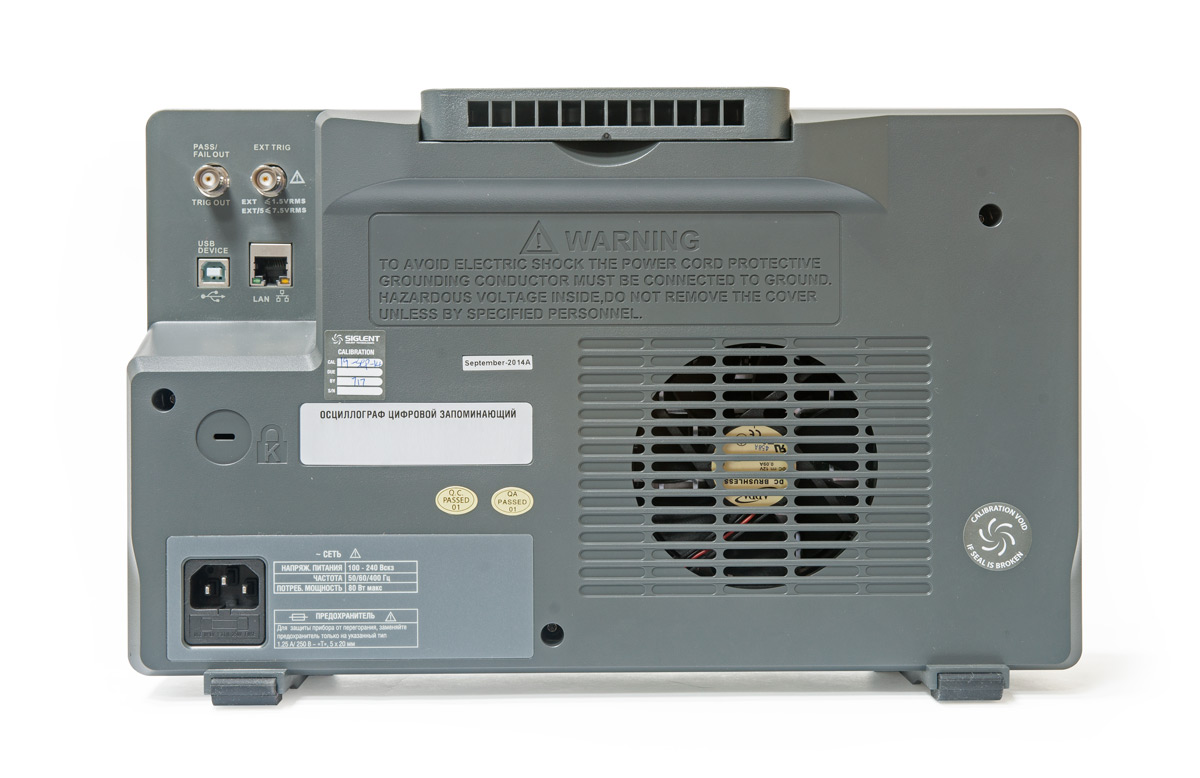

Осциллографы имеют большой цветной TFT-дисплей с диагональю 20 см (SVGA, 8х14 дел, разреш. 800х480), полный набор автоизмерений и математических функций, удобный интерфейс. Новинки отличаются высокой скоростью обновления информации на экране при сборе данных. Предусмотрены интерфейсы: USB (host/device), LAN, выход Синхр (BNC), выход «Годен/ Негоден» (BNC). Для согласования входного тракта в различных измерительных схемах осциллографы имеют переключаемый входной импеданс 1MΩ/ 50Ω. Ряд новых решений и режимов, внедрённых в осциллографах серии АКИП-4126, предоставляют пользователю дополнительные ресурсы для тестирования современных цифровых схем и устройств.
Ключевые преимущества:
- Высокая скорость сбора данных: 110.000 осциллограмм/с
- Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)
- Автоматические (32 параметра) и курсорные измерения (ΔU; ΔT; 1/ΔT)
- Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√)
- Статистическая обработка результатов измерений
- Цифровая растяжка (zoom), допусковый контроль (тест по маске)
- Интерполяция SinX/x, режим Х-Y
- Синхронизация и декодирование I2C, SPI, UART/RS232, CAN, LIN – опция DC
- Генератор сигналов (функциональный + СПФ) – опция FG
Обработка сигнала осуществляется с применением инновационной технологии аналогового послесвечения SPO (Super Phosphor Oscilloscope). Высокая скорость сбора информации (110.000 осц./с) в сочетании с технологией SPO обеспечивает «чистое» и достоверное визуальное отображение, как на аналоговом осциллографе - даже динамично меняющегося сигнала. Одно из преимуществ новой технологии – цифровая аппаратная схема синхронизации, имеющая ультранизкий уровень собственного джиттера и высокую стабильность запуска системы сбора данных.
Программно-аппаратная опция логического анализатора обеспечит возможность анализа не только аналоговых сигналов, но и подключение до 8 цифровых каналов для тестирования устройств использующих шины последовательной передачи данных. Это превращает осциллографы АКИП-4126 в производительную систему для работы с аналоговыми и цифровыми сигналами одновременно.
Предусмотрена опция внутреннего генератора (ФГ + СПФ) с дискретизацией 125 Мвыб/с и частотным диапазоном до 25 МГц (синус). Разрядность ЦАП 14 бит, разрешение установки частоты 1 мкГц. Выходные формы: прямоугольник, пила, импульс, синус, шум, гауссовский, кардио и экспоненциальный сигнал. Длина памяти для произвольной формы - 16000 точек. Выходной уровень: 4 мВпик ~ 6 Впик (1 МОм), 2 мВпик ~ 3 Впик (50 Ом).
Программная опция «Анализатор мощности» обеспечит измерение электрической мощности при анализе напряжения и силы тока нагрузки, отображение и измерение гармоник U/I, автоматическое вычисление бросков пускового тока, измерение уровня пульсаций и шумов.
Исходя их параметров и ключевых особенностей АКИП-4126 позиционируется для применения: в сферах: электронный дизайн, исследования и тестирование РЭА, техническое проектирование и отладка встроенных систем, наука и образование, эксплуатационное обслуживание, сервис и ремонт.
Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: АКИП-4126/1, АКИП-4126/1А, АКИП-4126/2, АКИП-4126/2А, АКИП-4126/3, АКИП-4126/3А, АКИП-4126/4, АКИП-4126/4А
