Осциллограф планшетный Hantek TO1112C

  • 28 510 руб.

  • Последняя цена (на момент наличия)

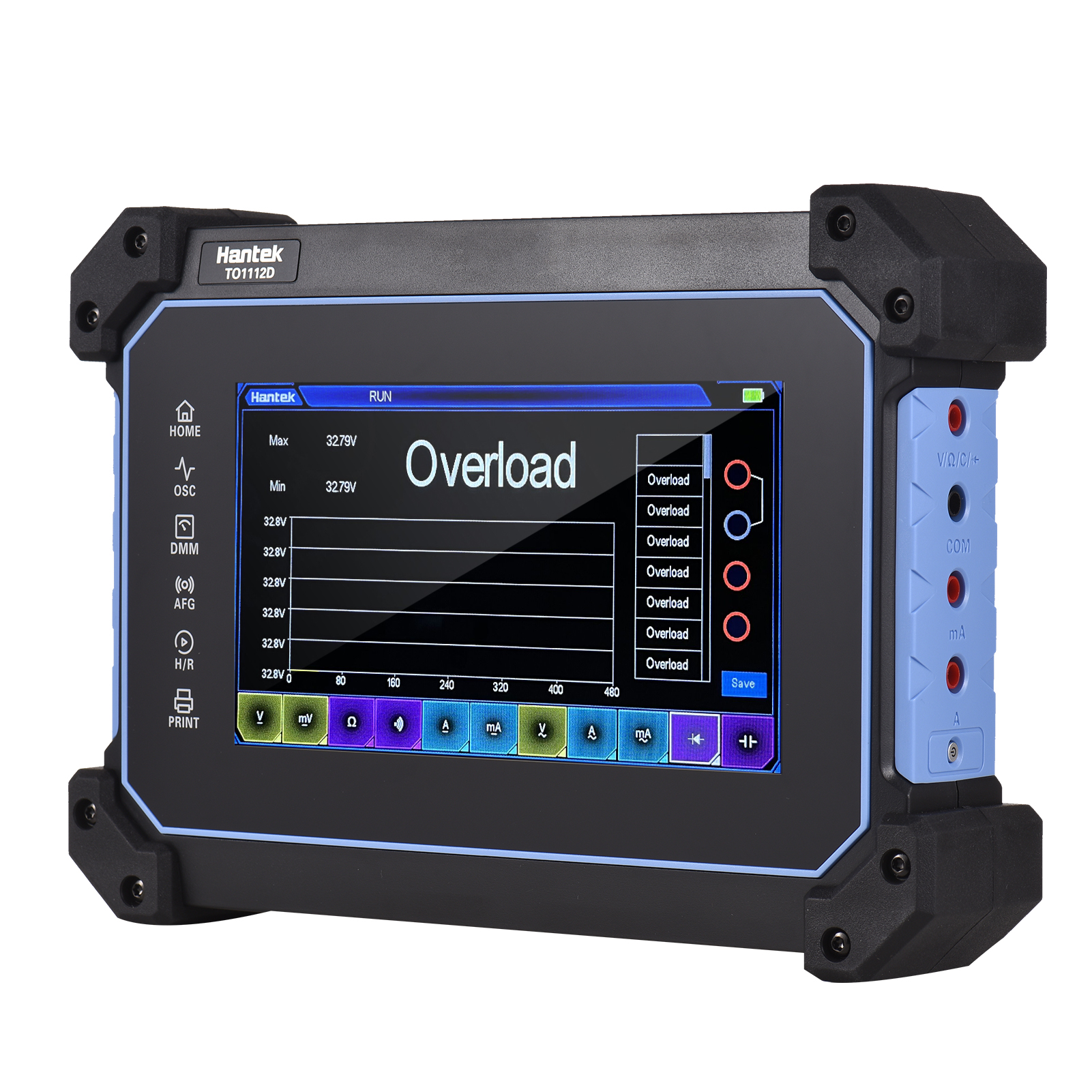

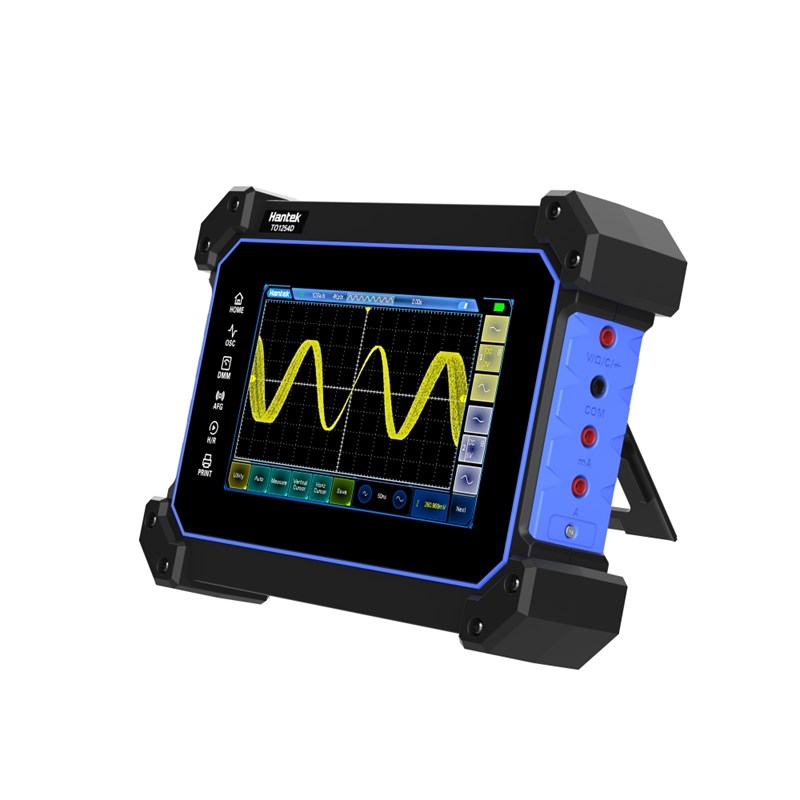

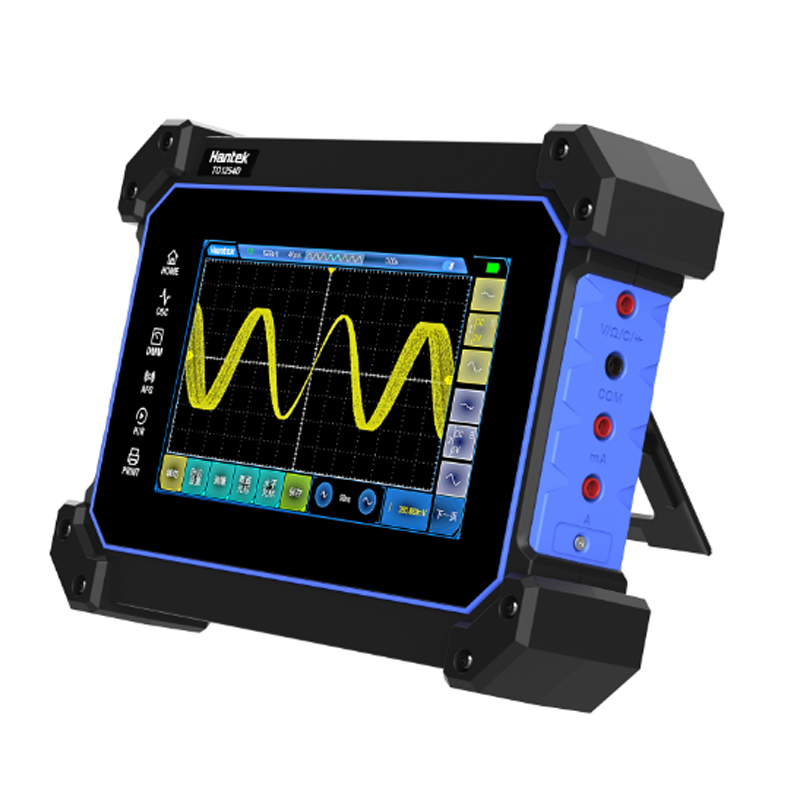

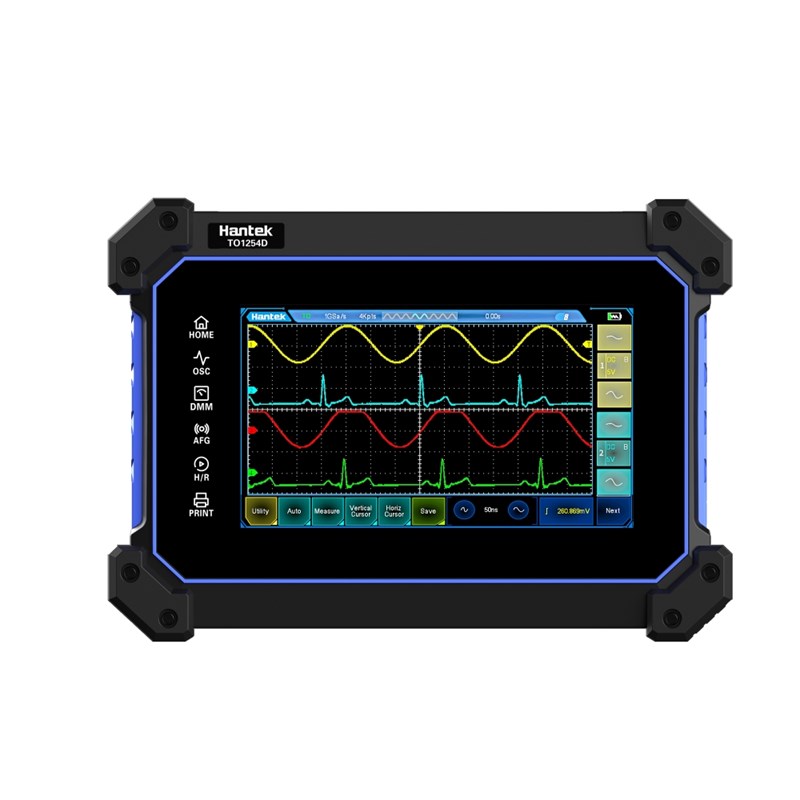

Цифровой осциллограф Hantek TO1112C

Встроенный мультиметр

Количество каналов: 2

Полоса пропускания: 110 МГц

Частота дискретизации: 250 МВыб/с

Технические характеристики

СерияTO1112
Полоса пропускания110 МГц
Количество каналов2
Максимальная частота дискретизации в реальном времени250 МВыб / с
Входные параметры
Развязка входаDC, AC, GND
Входной импеданс1 МОм ± 2 %, 18 пФ ± 3 пФ
Установка коэффициента затухания датчика1 Х, 10 Х
Максимальное входное напряжение± 300 Vrms (10X)
Горизонтальная система
Погрешность временной базы± 100 ppm
Интерполяция формы волныsin (х) / х
Глубина памяти8 Мб
Коэффициент развёртки2 нс / дел - 100 с / дел, 1, 2, 5 шаг
Точность измерения временного интервалаодиночный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс)
больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс)
интервал выборки = секунды / сетка ÷ 200
Вертикальная система
Вертикальное разрешение8 бит
Вертикальная развёртка10 мВ / дел - 10 В / дел на входе BNC
Режимы захватареального времени, детектор пика, усреднение
Диапазон вертикального смещения± 1 В макс. (100 мВ/дел)
± 10 В макс. (1 В/дел)
± 50 В макс. (10 В/дел)
Динамический диапазон± 5 дел (8 бит)
Ограниченная полоса пропускания20 МГц
Изоляция между каналами40 дБ, постоянный ток до максимальной номинальной полосы пропускания каждой модели
Система сбора сигналов
Режимы выборкипрямая выборка, пиковая выборка, средняя выборка, огибающая выборка, максимальная длительность при максимальной частоте дискретизации
Режимы сборанормальный и пиковый: одновременный сбор всех каналов
усредненный: все каналы выполняют n измерений одновременно, и N может принимать значения 2, 4, 8, 16, 32, 64, 128, 256.
Система синхронизации
Режимы триггераавтоматический, нормальный, одиночный
Время задержки8 нс - 10 с
Диапазон уровня запуска триггераCH1, CH2: ± 4 деления от центра экрана
Чувствительность триггера± 0,87 дел (2 мВ / дел)
± 0,78 дел (5 мВ / дел)
± 0,69 дел (10 мВ / дел)
± 0,52 дел (20 мВ / дел)
± 0,47 дел (50 мВ / дел)
± 0,26 дел (100 мВ / дел)
± 0,26 дел (200 мВ / дел)
± 0,47 дел (500 мВ / дел)
± 0,26 дел (1 В / дел)
± 0,26 дел (2 В / дел)
± 0,26 дел (5 В / дел)
± 0,26 дел (10 В / дел)
Запуск по фронту
Режим запусказапуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник запускаCH1, CH2
Запуск по длительности импульса
Режим запускаположительная полярность импульса >, <, !=, =
отрицательная полярность импульса >, <, !=, =
Источник запускаCH1, CH2
Диапазон удержания триггера8 нс ~ 10 с
Запуск по видео сигналу
Стандарт сигналаNTSC, PAL, HDTV720p, HDTV1080p, HDTV1080i
Источник запускаCH1, CH2
Синхронизацияпо строке сканирования, номеру строки, нечетному полю, четному полю, всем полям
Запуск по наклону
Режим запуска
положительный наклон >, <, !=, =
отрицательный наклон >, <, !=, =
Источник запускаCH1, CH2
Диапазон удержания триггера8 нс ~ 10 с
Запуск по истечению времени
Источник запускаCH1, CH2
Диапазон удержания триггера8 нс ~ 10 с
Система измерения
Курсорные измеренияразность напряжений между курсорами ΔY
разница во времени между курсорами ΔX
обратная величина ΔX в герцах (1/ΔX)
Автоматическое измерениечастота, бимодальное значение, среднее значение, максимальное значение, минимальное значение, период, верхнее значение, среднее значение, нижнее значение, амплитуда, среднеквадратичное значение, выброс нарастающего фронта, предварительная зарядка нарастающего фронта, среднеквадратичное значение цикла, среднее значение цикла, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, FRR, FFF, выброс заднего фронта, предварительная зарядка заднего фронта, ширина импульса, FRF, FFR, LRR, LRF, LFR, LFF, максимальное значение времени, минимальное значение времени, положительная разность фаз, отрицательная разность фаз, дисперсия, количество положительных импульсов, количество отрицательных импульсов, количество передних фронтов, количество падающих фронтов, количество триггеров
Математические операции
Источник запускаCH1, CH2
Операторы+、-、×、/、БПФ
БПФточка: 1024
окно: прямоугольник, Хэннинг, Хемминг, Блэкман, Бартлетт, плоская вершина
отображение: показать один или показать все
вертикальное разрешение: дБ, VRms

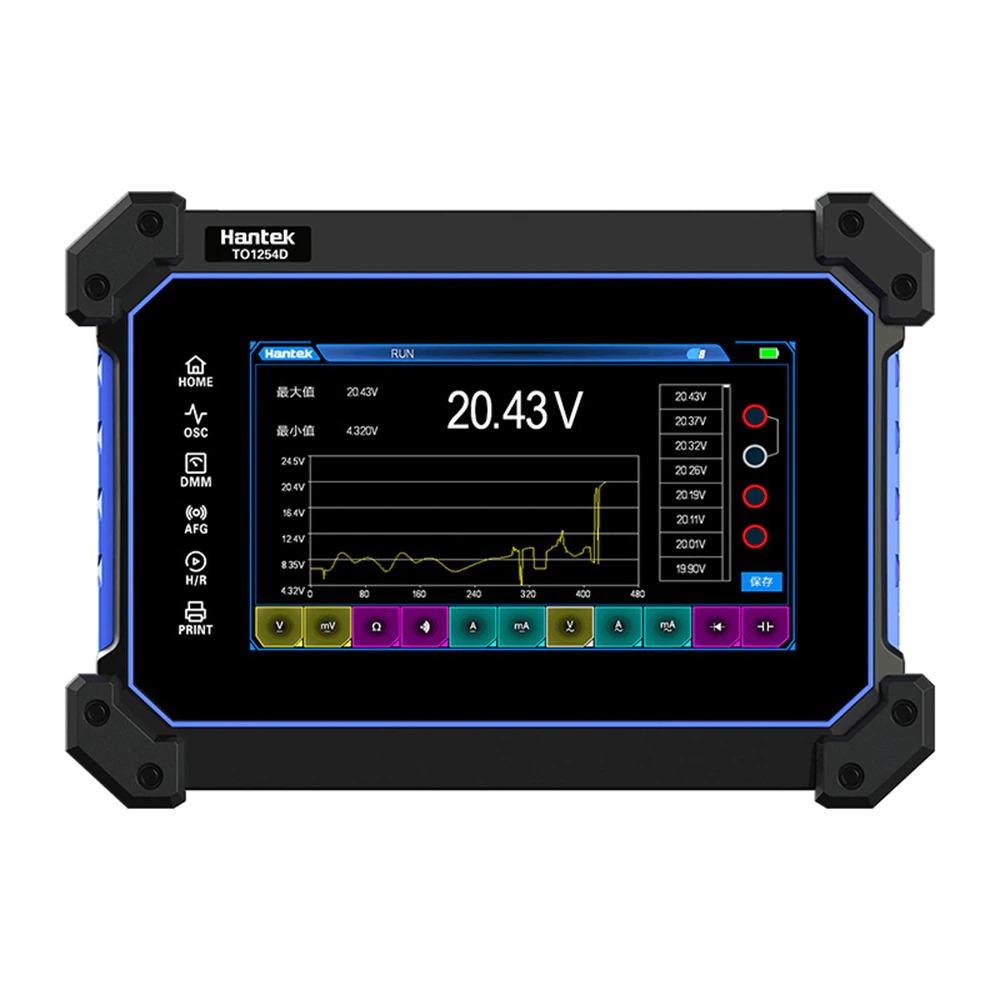

Режим мультиметра
Максимальное разрешение4000 отсчетов
Максимальное напряжение на входеAC: 600 В, DC: 600 В
Режимы измерениянапряжение, ток, сопротивление, емкость, тестирование диодов, проверка цепи
Максимальный ток на входеAC: 10 A, DC: 10 A
Входной импеданс10 МОм
Напряжение постоянного тока400,00 мВ ± (1% +2), разрешение 100 мкВ
4,000 В ± (1% +2), разрешение 1 мВ
40,00 В ± (1% +2), разрешение 10 мВ
400,0 В ± (1% +2), разрешение 100 мВ
600,0 В ± (1% + 2), разрешение 1 В
защита от перегрузки: 400 мВ: 250 В
Напряжение переменного тока4,000 В ± (1,2% + 5), разрешение 1 мВ
40,00 В ± (1,2% + 5), разрешение 10 мВ
400,0 В ± (1,2% + 5), разрешение 100 мВ
600,0 В ± (1,5% + 5), разрешение 1 В
частота: 40 Гц ~ 400 Гц
частота 400 В и 600 В: 40 Гц ~ 100 Гц
Постоянный ток40,00 мА ± (1% + 2), разрешение 10 мкА
200,0 мА ± (1,5% + 2), разрешение 100 мкА
4,000 А ± (1,8% + 2), разрешение 1 мА
10,00 А ± (3% + 2), разрешение 10 мА
защита от перегрузки: предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя
Переменный ток40,00 мА ± (1,3% + 2), разрешение 10 мкА
400,0 мА ± (1,8% + 2), разрешение 100 мкА
4,000 А ± (2% + 3), разрешение 1 мА
10,00 А ± (3% + 5), разрешение 10 мА
частота: 40 Гц ~ 400 Гц;
предохранитель: диапазон 200 мА / 250 В, 4 А и 10 А без предохранителя
Сопротивление400,0 Ом ± (1% + 3), разрешение 0,1 Ом
4,000 КОм ± (1,2% + 5), разрешение 1 Ом
60,00 КОм ± (1,2% + 5), разрешение 10 Ом
400,0 КОм ± (1,2% + 5), разрешение 100 Ом
4,000 МОм ± (1,2% + 5), разрешение 1 кОм
40,00 МОм ± (1,5% ± 3), разрешение 10 кОм
защита от перегрузки: 220 Vrms
Емкость40,00 нФ ± (3% + 5), разрешение 10 пФ
400,0 нФ ± (3% + 5), разрешение 100 пФ
4,000 мкФ ± (3% + 5), разрешение 1 нФ
40,00 мкФ ± (3% + 5), разрешение 10 нФ
100,0 мкФ ± (3% + 5), разрешение 100 нФ
защита от перегрузки: 220 Vrms
Тест диодов0 В - 1,0 В
Общие характеристики
Тип дисплея7 дюймов TFT ЖК - экран, разрешение 800x480 точек
Яркость дисплеярегулируемая
ИнтерфейсUSB-хост, USB-устройство, USB Type-C
Функция быстрой зарядкиесть
Аккумуляторлитиевые 2 батареи по 3,7 В 2600 мАч
Питание100-240 В, 50-60 Гц
Рабочая температураот 0 °С до 50 °С
Рабочая влажностьдо 90% RH
Рабочая высотарабочая до 3000 м
хранения до 10000 м
Габариты248 мм х 176 мм х 54 мм
Вес1,2 кг
Комплектацияпланшетный осциллограф Hantek TO1112C - 1 шт
щупы для осциллографа - 1 шт
щупы HT324 - 1 шт
щуп для мультиметра - 1 шт
блок питания - 1 шт
USB Type-C кабель - 1 шт
сумка - 1 шт
