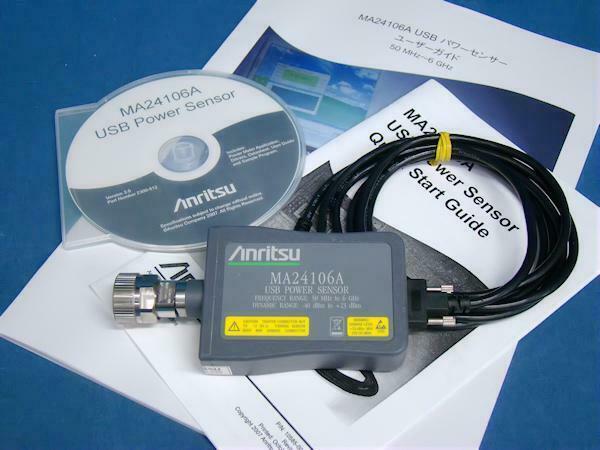

USB-датчики мощности Anritsu MA241xxA

по запросу

Производитель: Anritsu
Модель: MA241xxA

Модель	Артикул	Цена	На складе, шт	Количество
MA24104A	MA24104A	по запросу	по запросу
MA24105A	MA24105A	по запросу	по запросу
MA24106A	MA24106A	по запросу	по запросу
MA24108A	MA24108A	по запросу	по запросу
MA24118A	MA24118A	по запросу	по запросу
MA24126A	MA24126A	по запросу	по запросу

Anritsu MA241xxA - высокочастотный USB-датчик поглощаемой мощности, который может выполнять высокоточные измерения в частотном диапазоне от 10 МГц до 26 ГГц в зависимости от модели в динамическом диапазоне 60 дБ. Частотный диапазон модели MA24108A: 10 МГц – 8 ГГц; модели MA24118A: 10 МГц – 18 ГГц; модели MA24126A: 10 МГц – 26 ГГц. В датчике применена архитектура «двойного пути», что позволяет проводить истинные среднеквадратичные измерения в широком частотном диапазоне и с динамическим диапазоном от 0,1 мкВт до 100 мВт (от -40 дБм до +20 дБм). Датчик используется для измерения средней мощности гармонических, мультитональных сигналов и сигналов с дискретной модуляцией (манипуляцией), используемых во всех основных диапазонах сотовой связи и СВЧ-системах типа «точка-точка», а также в аэрокосмических и оборонных системах.

Измеритель мощности оснащен встроенными внутренним и внешним запуском, что позволяет проводить многослотовые измерения TDD (разделенных по времени) сигналов, которые применяются в GSM, WiMAX и TD-CDMA стандартах, а также измерения мощности всплеска периодических и непериодических сигналов. Возможность измерить сигнал мощностью до +33 дБм делает Anritsu MA241xxA идеальным инструментом для проведения широкоамплитудных измерений.

Высокая точность измерения средней мощности модулированных сигналов обеспечивается оптимизацией обратных потерь датчика, а также микросхемой, которая содержит все калибровочные данные. Необходимые корректировки, такие как частота или температура происходят в микропроцессоре. Стандарты, которые используются для калибровки датчика лицензированы национальным институтом стандартов и технологий (NIST), что делает Anritsu MA241xxA идеально подходящим для аэрокосмических приложений и нужд министерства обороны.

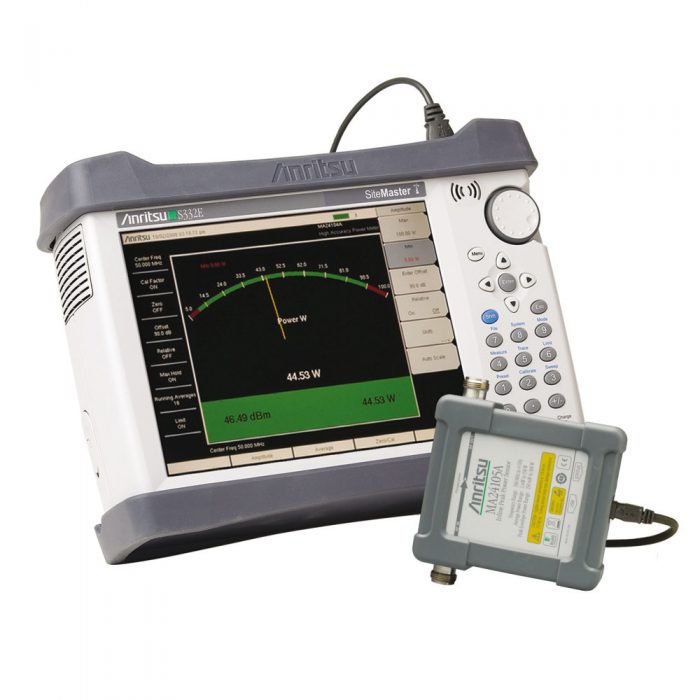

Anritsu MA241xxA может использоваться вместе с портативными анализаторами Anritsu, включая E-серию Site Master, BTS Master, Spectrum Master и VNA Master для тестирования базовых станций, выходной мощности СВЧ передатчиков и для одновременного анализа мощности нескольких антенн в непрерывном режиме. Датчик также совместим с экономичным анализатором спектра Anritsu MS2721B.

Работа с ПК

Anritsu MA241xxA предназначен для работы в паре с ПК под управлением Microsoft Windows при подключении с помощью USB кабеля. Датчик поставляется с приложением PowerXpert (версия 2.0 или выше), которое служит для отображения данных, анализа и контроля датчика. Программное обеспечение представляет собой дисплей на ПК, который похож на традиционный измеритель мощности и позволяет одновременно выводить на экран до 8-ми разных измерений (датчиков). Приложение выполняет следующие функции: запись данных, построение графиков зависимости мощности от времени и таблиц коррекции, которые позволяют производить быстрые и точные измерения.

Anritsu MA241xxA отличается высокой производительностью и надежностью, полностью отвечает требованиям, предъявляемым к датчикам данного типа. Устройство найдет широкое применение у сотовых операторов, системных интеграторов, на производстве СВЧ компонентов, у производителей базовых станций, телефонов и другого оборудования.

Основные характеристики

Частота: 10 МГц – 18 ГГц
Видеополоса: 50 кГц
Динамический диапазон: от -40 дБм до +20 дБм
КСВ: от 1,12 до 1,35 (в зависимости от частоты)
Время нарастания: менее 8 мкс
Погрешность измерения: от 3% до 4% (в зависимости от частоты)
Разъем: до 8 и 18 ГГц - N(m), до 26 ГГц - K(m)
